Szia! Logikai kártyák szállításával foglalkozom, és tudom, milyen létfontosságú annak biztosítása, hogy egy használt logikai kártya működjön, mielőtt használatba venné. Akár javítótechnikus, akár csak valaki, aki pénzt szeretne megtakarítani egy használt tábla megvásárlásával, a működőképesség ellenőrzése rendkívül fontos. Tehát nézzük meg, hogyan teheti ezt meg.
Szemrevételezéses ellenőrzés
A használt logikai kártya ellenőrzésének első lépése egy jó öreg szemrevételezés. Ez olyan, mintha egyszer átadnád a nyilvánvaló problémákat. Keresse a fizikai sérülés jeleit, például repedéseket, égési sérüléseket vagy elgörbült tűket. Repedések keletkezhetnek helytelen kezelés vagy túlzott vibráció miatt, és megzavarhatják az elektromos csatlakozásokat a táblán. Az égési sérülések egyértelműen jelzik, hogy valamikor túláram volt, ami egyes összetevőket megsütött. A meggörbült csapok megakadályozhatják a megfelelő csatlakozást a készülék más részeivel.

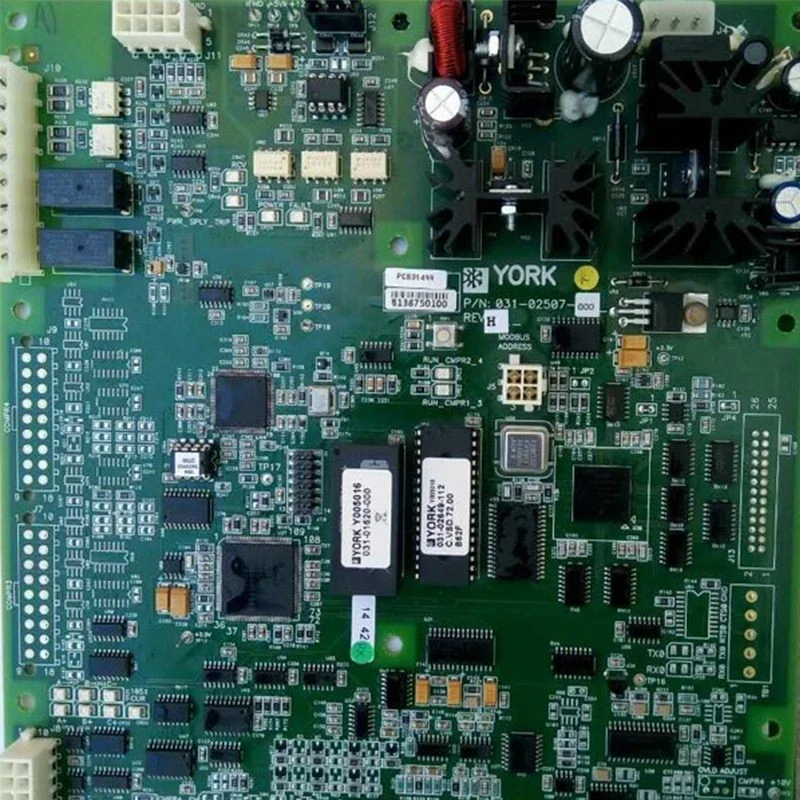

Például, ha egyYork logikai tábla, alaposan vizsgálja meg az éleket és a sarkokat, hogy nincs-e rajta ütés jele. Ellenőrizze az alkatrészek forrasztási kötéseit. Ha durvának tűnnek vagy hiányosak, az rossz kapcsolatot jelenthet. Keresse meg a korrózió jeleit is, különösen, ha a tábla nedves környezetben volt. A korrózió felemészti a táblán lévő fémnyomokat, ami elektromos problémákhoz vezethet.
Bekapcsolási teszt
Miután elvégezte a szemrevételezést, és a tábla rendben van, itt az ideje a bekapcsolási tesztnek. De mielőtt ezt megtenné, győződjön meg arról, hogy a tábla megfelelő tápegysége van. A rossz feszültség használata még jobban károsíthatja a kártyát. Csatlakoztassa a kártyát egy megfelelő áramforráshoz, és ellenőrizze, hogy bekapcsol-e.
Ha ez aYork 331-02507-601 logikai tápegység, bekapcsoláskor életjeleket kell mutatnia. Előfordulhat, hogy a visszajelző lámpák kigyulladnak, vagy halk zümmögő hangokat hallhat, ha ventilátorok vagy motorok csatlakoznak hozzá. Azonban csak azért, mert az alaplap be van kapcsolva, még nem jelenti azt, hogy teljesen működőképes.
Diagnosztikai eszközök
A tábla funkcióinak alaposabb megismeréséhez néhány diagnosztikai eszközt kell használnia. Az egyik legelterjedtebb eszköz a multiméter. A multiméter képes feszültséget, áramot és ellenállást mérni. Segítségével ellenőrizheti, hogy a tápegység megfelelő feszültséget biztosít-e a kártya különböző részeihez.
Például megmérheti a feszültséget az alaplapon lévő feszültségszabályozó bemeneti és kimeneti érintkezőinél. Ha a kimeneti feszültség messze eltér a kelletétől, akkor a feszültségszabályozó hibás lehet. A multiméter segítségével ellenőrizheti is a folytonosságot a tábla különböző pontjai között. Ha nincs folytonosság ott, ahol lennie kellene, az tönkrement nyomot vagy hibás alkatrészt jelenthet.
Egy másik hasznos eszköz az oszcilloszkóp. Egy oszcilloszkóp képes grafikus formában megjeleníteni az elektromos jeleket a táblán. Ez segíthet azonosítani a jelek szabálytalanságait, például helytelen frekvenciákat vagy torz hullámformákat. Például, ha teszteli aHordozóba integrált indítómodul ISM CEPL130259 - 07 - R 19XR04012203, oszcilloszkóp segítségével ellenőrizheti a modulba érkező és a modulból érkező jeleket.
Szoftvertesztelés
A hardveres tesztelés mellett számos logikai kártya szoftverrel is tesztelhető. Egyes kártyák beépített diagnosztikai programokkal rendelkeznek, amelyek képesek önteszteket futtatni és jelenteni az esetleges hibákat. Harmadik féltől származó szoftvereszközöket is használhat a tábla működésének tesztelésére.
Például, ha a kártya egy számítógépes rendszer része, futtathat egy diagnosztikai szoftvert, amely ellenőrzi a CPU-t, a memóriát és az alaplaphoz csatlakoztatott egyéb összetevőket. Ezek a szoftvereszközök olyan problémákat észlelnek, mint a túlmelegedés, a memóriahibák vagy a bemeneti/kimeneti portokkal kapcsolatos problémák.
Alkatrész – Szintteszt
Ha még mindig nem biztos abban, hogy a tábla működik-e a fenti tesztek elvégzése után, akkor lehet, hogy komponensszintű tesztelést kell végeznie. Ez magában foglalja a kártya egyes komponenseinek, például ellenállások, kondenzátorok és integrált áramkörök tesztelését.
Ezen alkatrészek teszteléséhez speciális tesztberendezéseket használhat. Például egy kondenzátortesztelő képes mérni egy kondenzátor kapacitását. Ha a mért kapacitás jelentősen eltér a névleges értéktől, akkor valószínűleg a kondenzátor hibás. Integrált áramkörök esetében előfordulhat, hogy programozót vagy logikai elemzőt kell használnia a működésük teszteléséhez.
Összehasonlítás egy ismert – jó táblával
Az egyik hatékony módja annak, hogy ellenőrizze, hogy egy használt logikai kártya működik-e, ha összehasonlítja egy ismert - jó kártyával. Ha hozzáfér egy hasonló kártyához, amelyről tudja, hogy megfelelően működik, összehasonlíthatja a két kártya elektromos jeleit, alkatrészértékeit és egyéb paramétereit.
Például egy multiméterrel mérheti a megfelelő ellenállások ellenállását mindkét táblán. Ha az ellenállásértékek nagyon eltérőek, akkor lehet, hogy a használt kártya ellenállása hibás. Összehasonlíthatja a hullámformákat egy oszcilloszkópon is, hogy megnézze, vannak-e különbségek a jelek között.
Hosszú távú tesztelés
Előfordulhat, hogy egy tábla megfelel az összes kezdeti tesztnek, de rövid használat után még mindig meghiúsul. Ezért célszerű hosszú távú tesztelést végezni. Csatlakoztassa a kártyát egy eszközhöz, és hagyja működni hosszabb ideig, mondjuk 24 órán keresztül vagy tovább.
Ezalatt figyelje meg a táblát, hogy nincs-e túlmelegedés, időszakos meghibásodás vagy egyéb probléma jele. Ha a tábla néhány óra elteltével hibásan kezd működni, annak oka lehet egy olyan alkatrész, amely feszültség vagy hő hatására meghibásodik.
Következtetés
A használt logikai kártya működésének ellenőrzése többlépéses folyamat, amely magában foglalja a vizuális ellenőrzést, a bekapcsolási teszteket, a diagnosztikai eszközök használatát, a szoftvertesztet, a komponensszintű tesztelést és a hosszú távú tesztelést. Ha követi ezeket a lépéseket, növelheti annak esélyét, hogy teljesen működőképes használt logikai kártyát kapjon.
